河道、水渠环保监测方案~COD、氨氮、PH及视频解决方案

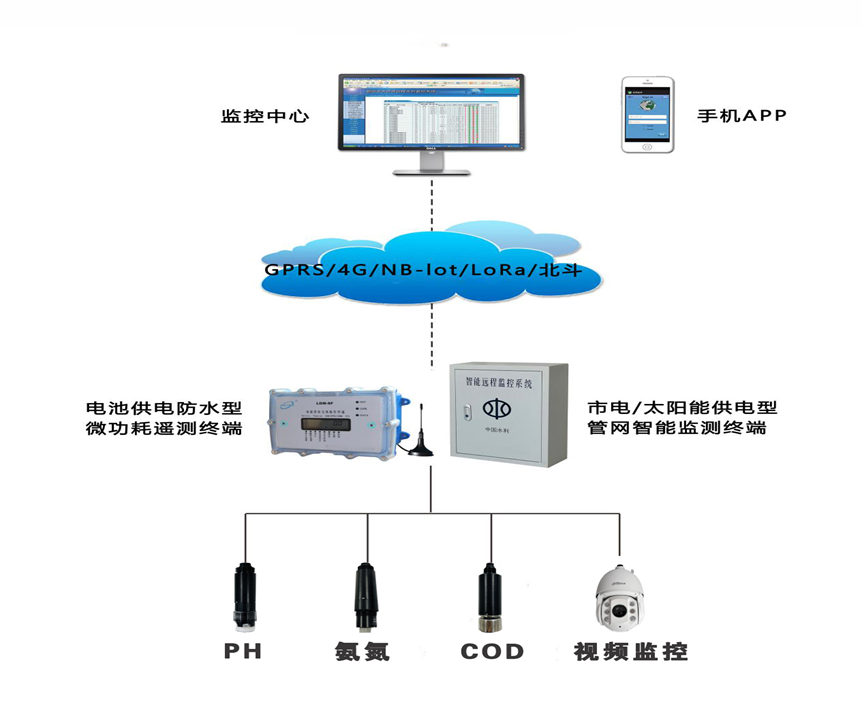

本系统是由污水排放监测点、监测中心站和通讯网络组成的污水监测系统。选择全球移动通信系统4G为通信网，选择4G无线网络道将污水排放信息和数据发送到监控中心。该系统可实现对企业废水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测；实时掌握企业及城市污水排放情况及污染物排放总量，实现监测数据自动传输；由监测点对水质参数自动采集、处理、保存和远程通讯传输，测中心站的计算机控制中心进行数据汇总、整理和综合分析；监测信息传至园区管理中心，由园区对企业进行监督管理。

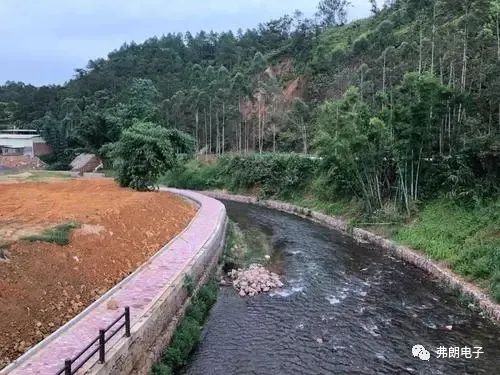

用户需求：此项目需要对河道水质进行在线监测，监测数据包括pH、溶氧、电导率、浊度、COD、氨氮、流量、液位等参数，数据通过GPRS/4G网络，最终传输到监控中心服务器。从而可对河道水质进行评价，确定其是否受到污染，及污染物性质及程度，以便及时采取有效措施。

所以本系统的建设目标是：

1.远程监测终端

①　达到实时或定期监测河道pH、COD、氨氮、溶氧、电导率、浊度、流量、液位及视频共项监测项目。

②　监控中心与监测点，通过GPRS/4G网络与中心进行无线通讯。

③　中心软件通过TCP/IP与现场的仪表进行通讯。

④　实现对现场设备运行状态、监测数据进行实时采集，并传输到监控中心。

2 监控中心

⑤　GIS地图形式展示监测点位置信息及实时监测数据；

⑥　可设定监测指标的上限值，当监测数据超越限时系统进行报警提示。

⑦　利用多样的图形展示手段，进行实时、历史数据的展示，达到直观、清晰的效果。

⑧　对采集链路、通讯网络进行诊断，使工作人员可随时了解系统通讯及数据传输状态。

⑨　具备实时数据、历史数据、报警数据的查询功能；现场设备在网络中断、网速过慢时将数据缓存，待恢复后实现断点续传，确保数据完整性。

系统功能

1、在线监测各指标，实现管网信息化

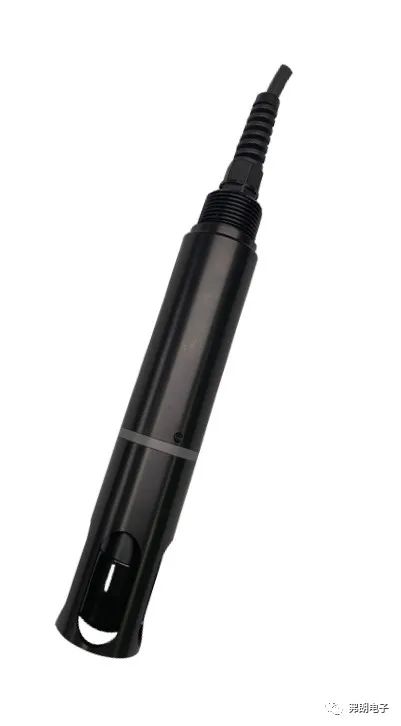

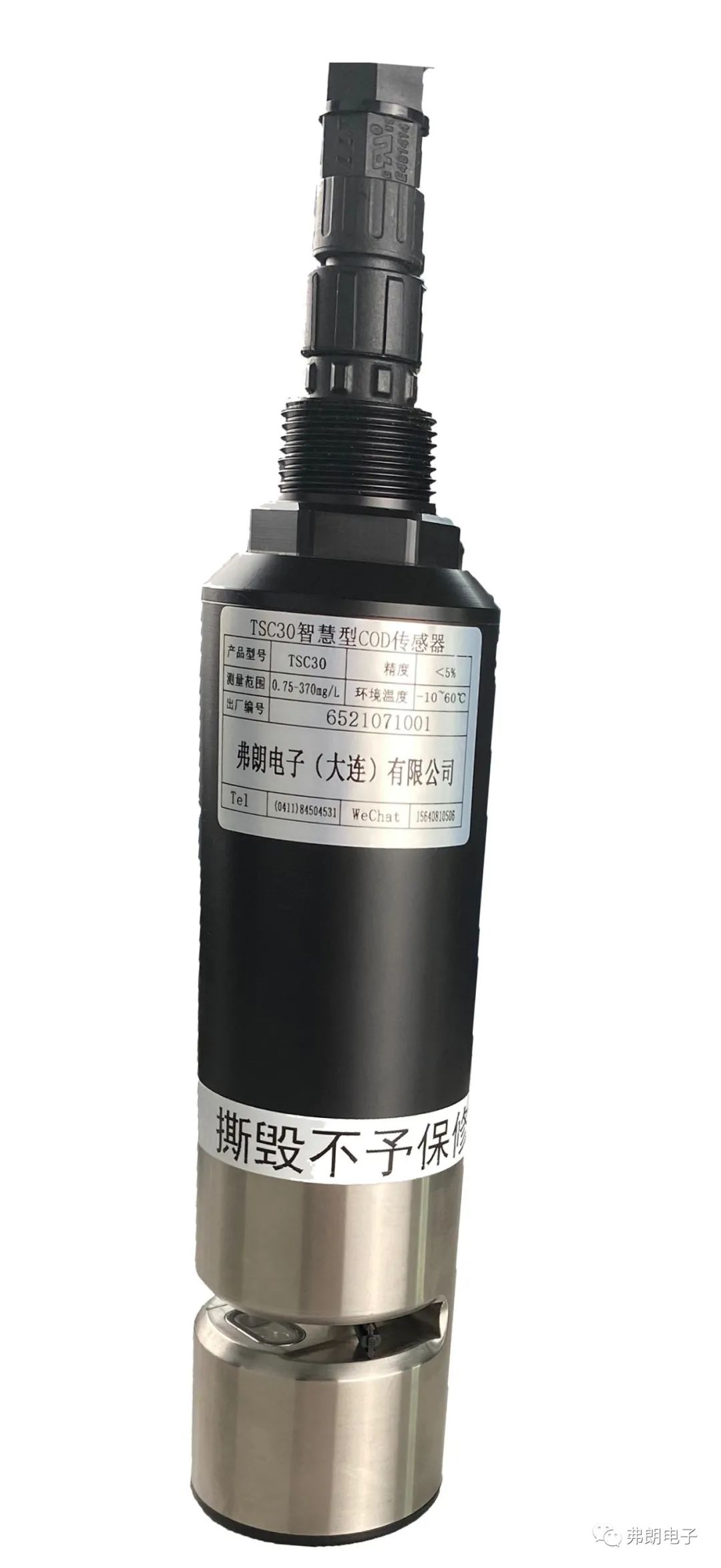

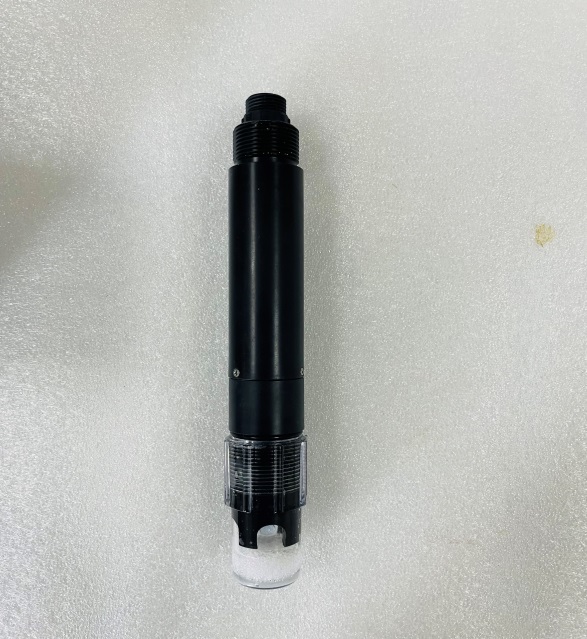

◆水质监测：在线监测pH、COD、氨氮等水质指标；

◆视频监控：在重点排水户排水口布设红外视频监控，夜间偷排时自动报警并触发拍照，及时发现偷排事件；

◆闸门远程控制：实现水渠闸门的远程监控和自动化调节。

2、智能预警报警，及时发现管网异常

◆ 可根据监测预警目标，动态修改和配置监测设备中各种测量的预警值和报警值；

◆ 数据越限、电量不足、网络异常、设备故障时，系统自动报警；

◆ 便于及时发现管网淤堵、污水溢流等异常现象，快速采取措施避免事故发生，减少人民生命财产损失。

3、多角度统计分析，提高管理效率

◆ 自动统计小时均值、日均值、月均值、工作日均值、周末均值等多种形式的数据，按需生成图表，提高管理效率；

◆ 展示各种监测变化趋势，实现排水管网在线分析、淤堵分析、内涝分析，为管网改造、淤堵处理、应急防汛提供决策依据。

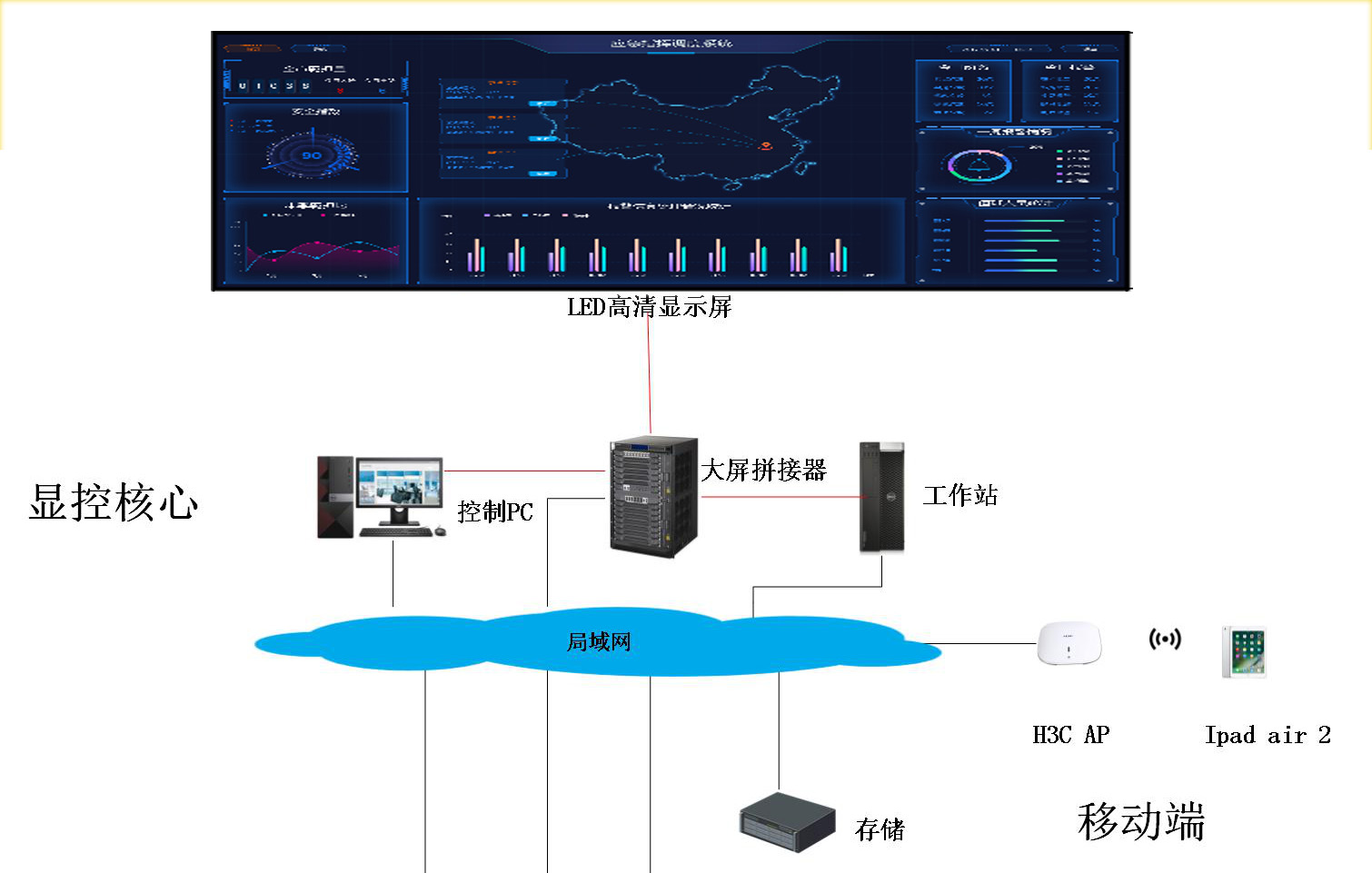

监测控制中心

监控中心是整个远程监控系统的中枢，系统将确保数据采集、存储的及时性、准确性、完整性、安全性和可靠性，系统具有支持系统平台的开放性，支持用户开发、补充和完善应用功能。
