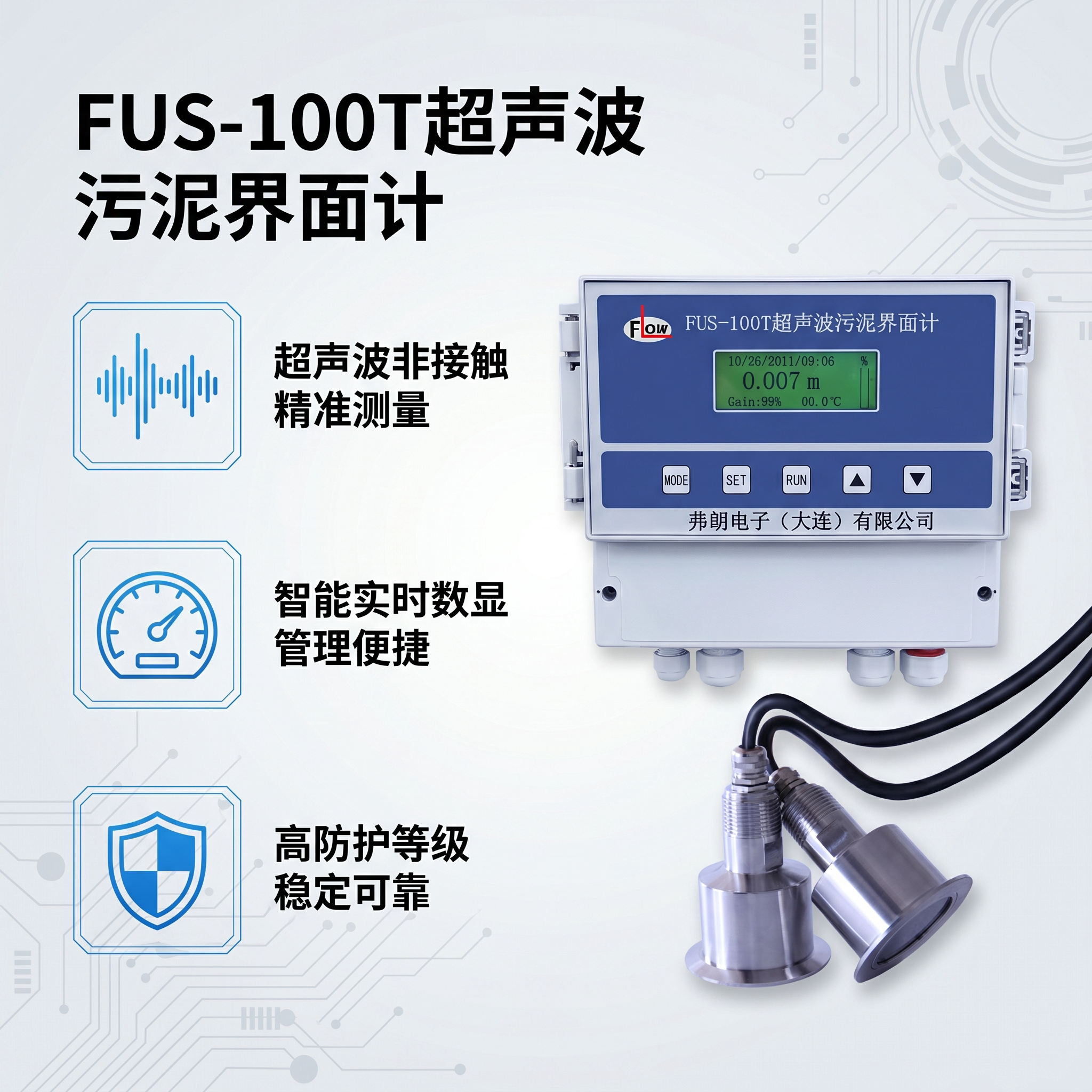

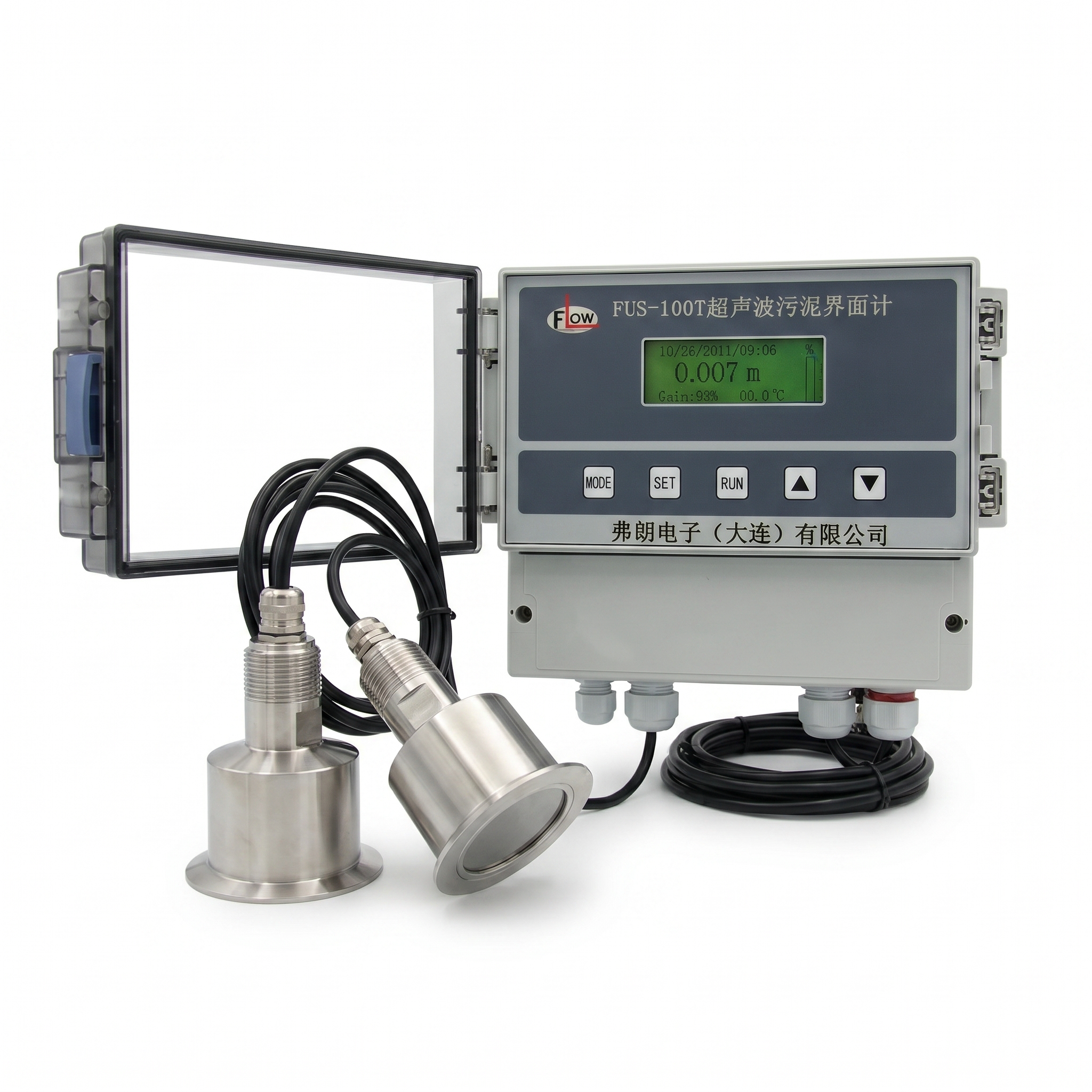

FUS-100T型超声波污泥界面计

产品型号 FUS-100T
测量范围 0-15M
仪表分类 沉入式
测量精度 ±0.5%FS
输出信号 模拟信号4~20mA /数字信号RS485
仪表尺寸 240*210*120mm
15640810506
在线询价
产品详情技术参数视频展示关联产品服务指南


产品概述


FUS-100T型超声波污泥界面计是是专为环保、市政、工业污水处理工艺中初沉池、二沉池和沉淀池中污泥厚度的连续在线监测而设计。利用可靠的超声波回波检测原理,实现了污泥厚度的实时检测,为相关工艺的过程控制提供可靠数据,从而优化了排泥、加药等工艺控制流程



工作原理


仪器工作原理传感器发出超声波遇到泥层会反射,测出发射波和反射波之间的时间,就可以得出传感器到泥层的距离L1;传感器到池子底面的距离是用户设置的L;这样就可以得到泥层的厚度d=L-L1。









产品特点


利用超声波回波测量原理;

嵌入式软件及先进的算法

✸根据泥层自动调节发射功率

回波曲线实时在线显示;

✸连续测量,传感器维护量小

便捷的文菜单操作系统;

自清洗系统(选配)

自主研发的避免碰撞摆动支架(选配




应用领域


自来水厂 沉淀池

洗矿场 沉淀池

电力 灰浆沉淀池

污水处理厂 初沉池、二沉池、浓缩池


技术参数



测量范围

015m

±0.5%FS

0.001m

±1%



15 VA;



10 bar

供电电源

DC220V\AC24V50/60 Hz;

温度范围

-2060

信号

1路4~20mA电流信号隔离输出,最大负载750欧姆;

1路RS485数字输出;

2个报警信号继电器,容量250 VAC/ 5A,输出可由用户设置;

1个冲洗时间继电器,容量250 VAC/ 5A,时间可由用户设置。

测量单位

m、mm两种可选择。



ABS材料

防护等级

IP65



2.5 kg

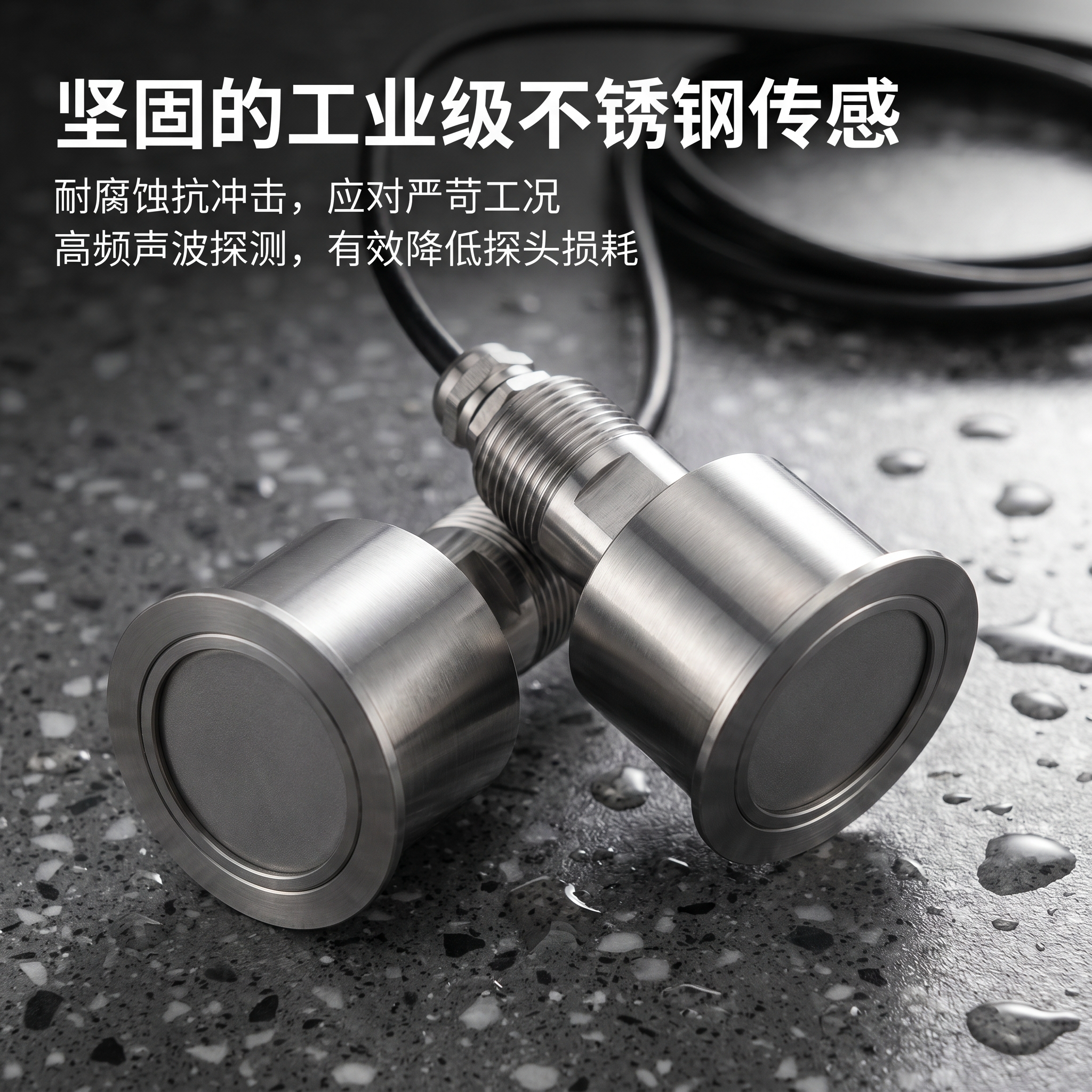

传感器

温度范围

060   0100(四氟)



316不锈钢四氟

防护等级

IP68

电缆长度

标配10m。



0.5 kg

安装类型

浸没式、浮盘式


产品视频






技术参数




测量范围

015m

±0.5%FS

0.001m

±1%



15 VA;



10 bar

供电电源

DC220V\AC24V50/60 Hz;

温度范围

-2060

信号

1路4~20mA电流信号隔离输出,最大负载750欧姆;

1路RS485数字输出;

2个报警信号继电器,容量250 VAC/ 5A,输出可由用户设置;

1个冲洗时间继电器,容量250 VAC/ 5A,时间可由用户设置。

测量单位

m、mm两种可选择。



ABS材料

防护等级

IP65



2.5 kg

传感器

温度范围

060   0100(四氟)



316不锈钢四氟

防护等级

IP68

电缆长度

标配10m。



0.5 kg

安装类型

浸没式、浮盘式






在传感器安装时,需要遵循如下标准:

1、安装位置的选取

1)传感器应浸没至水面以下不小于50cm的深度,并且距池壁300mm以上;

2)保证界面传感器安装后与水面垂直;

3)保证安装后传感器底面与池底面平行;

4)传感器周围1米正下方到测量面应该没有任何障碍物,以避免超声波信号被障碍物阻挡;

5)传感器安装位置也应该远离流速过快,含有气体泡沫和活性漂浮固体等安装位置;

6)应将传感器安装在易于拆卸的位置,方便对传感器进行定期的清洗和维护;

7)界面传感器的安装位置与仪表主机间距不大于20米;

8)传感器需要用安装支架安装牢固;

2、传感器的安装注意事项

1)传感器安装时必须使用安装支架,信号线不允许浸泡在水中(如购买配套摆动支架,请在安装时自行配套橡胶软管密封中间露出部分);

2)传感器与安装管连接处一定用生料带密封,以防止安装管进水;

3)传感器安装后信号线不应为紧绷状态;

4)请使用传感器本身的信号线,不要私自延长信号线;

5)传感器与仪表之间信号线的铺设不要与电源线近距离平行铺设;

6)仪表应该远离变频器与变压器安装,并且不使用同一电源。
